今天來談談軸心
對馬達如能有以下理論認知....就不會有一堆頭痛的問題
小鄭馬達理論.....軸心飽和度篇

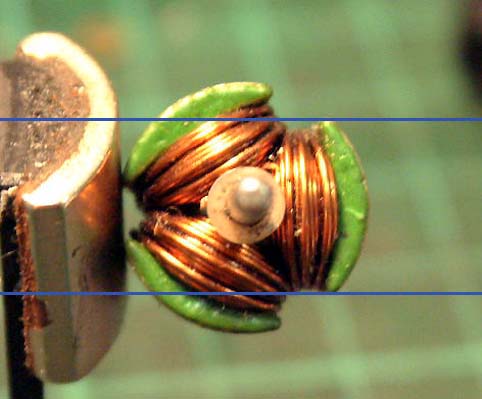

1.軸心要飽和到什麼程度才是最效率.....如下圖
在開槽最外緣往內算0.8-1MM完全飽和..即是最佳效率

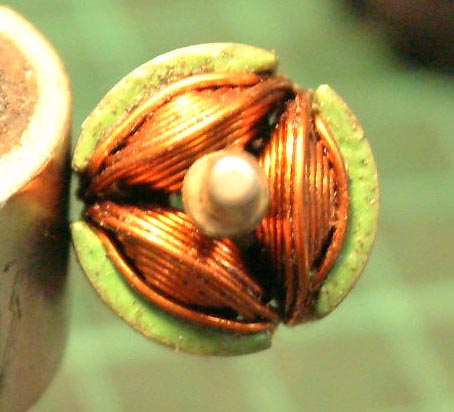

圖為3線單繞....難度甚高

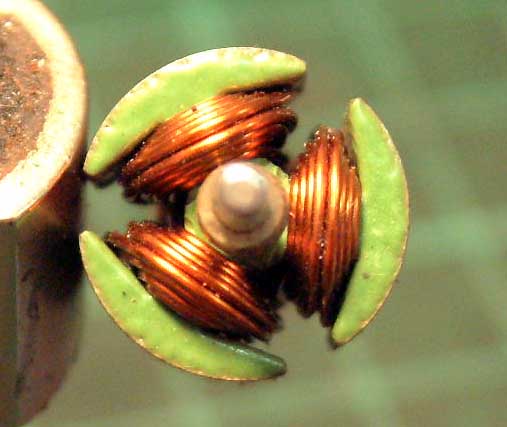

下圖範例為一般金字塔繞法
可以明顯的看出有甚多的間隙未填滿....這些都是磁場的浪費
也難怪跑不快

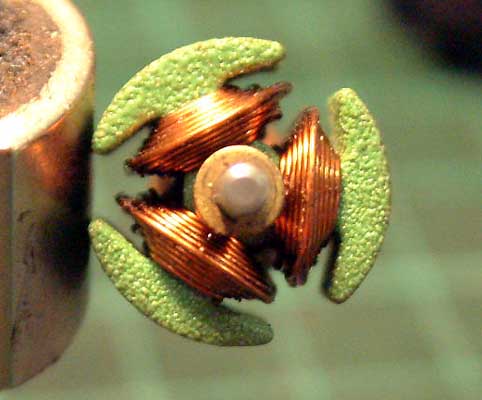

下圖範例為繞過頭的.....
超過軸心葉面內算0.8-1mm範圍的....通通稱為多餘
會讓馬達變成...扭力足...但反應慢..轉速低....但也是跑不快
但是扭力足是因線長所致....其磁場因甚為混亂，
在此不多做猜測。
同樣的理論適用到連mini-z馬達也通用

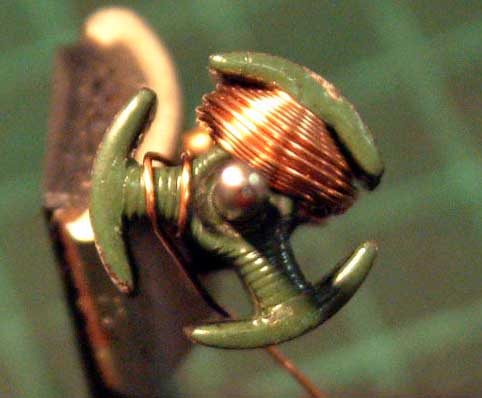

圖為香港mini-z賽場冠軍繞法.....單線繞幾圈我不方便講
但參考其軸心飽和度...理論是否不謀而合？

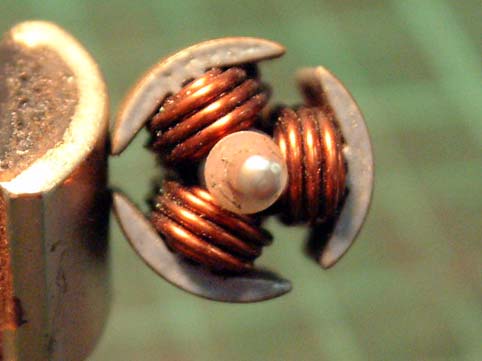

台灣早期單線7繞玩法.....現在看來真是亂78遭
其餘自己解讀

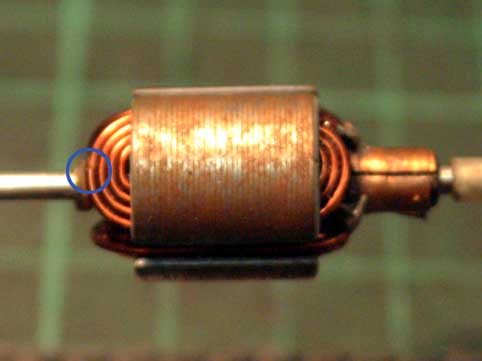

也有人喜歡單線10繞的......如圖示
有沒有覺得哪裡怪怪的？分析如下
1.超過軸心飽和度最外緣
2.其中的第10繞離軸心已過遠....對磁場貢獻極差
視同浪費.....故第10繞往內掛也好...往外掛也行
就是別為了美觀浪費了效率。
直流微型馬達...實在是構造很簡單的東西
真搞不懂為何大家會這麼不知所措
但也就如同軌道車一樣.....越簡單的東西..越容易迷失
越是要去深入的思考和更多的實驗
但一直不見網上有人有計劃的....有階段
的去尋找答案，也或許有高手認為
這麼辛苦得到的東西......是秘密武器吧
小鄭不藏拙......給個理論開個頭
讓各位有一個較為正確的方向
但是同樣的......飯是不餵到嘴邊的......沒要你從種稻子開始就不錯了
千萬別問一些既不禮貌又令我抓狂的問題。
關於馬達纏繞的7字箴言就是......練習練習再練習

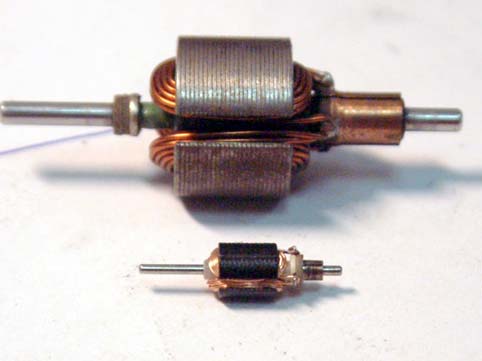

如圖為行動電話里的震動器馬達
照樣給他0.1mm線金字塔疊到整整齊齊
ps....人的頭髮粗度約0.07-0.08mm
