[原创]无意中得到的灵感：多功能拔胎器（图）

冰之梦 2007/10/23 17:38:33

论坛总算能安静下来了，之前看到论坛闹成那样实在没心情发贴，今天心情好就发个东西让大家讨论讨论研究研究。。。。。。。。

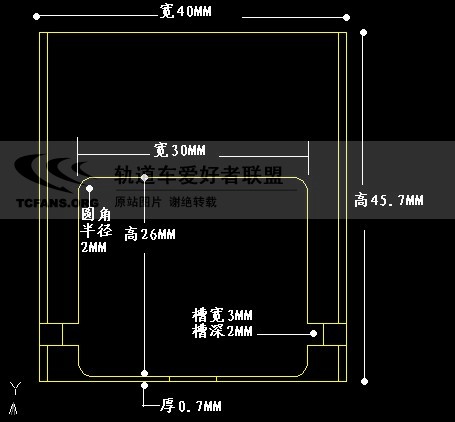

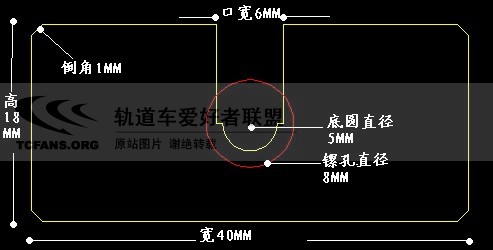

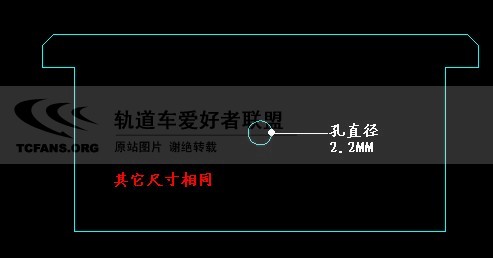

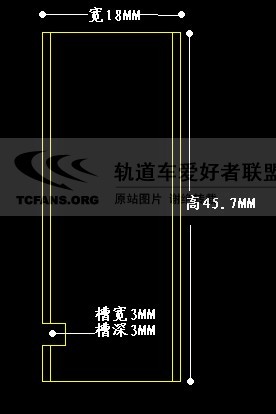

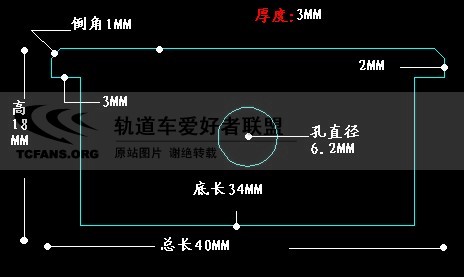

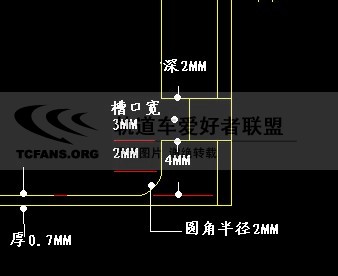

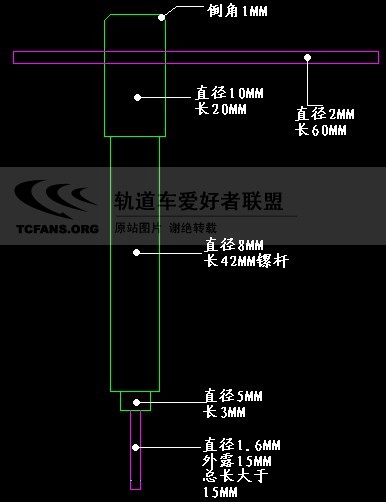

这些都是分解图和尺寸，这东西之前本人曾经找过加工厂加工，但费用过高，最后还是放弃做它的念头。

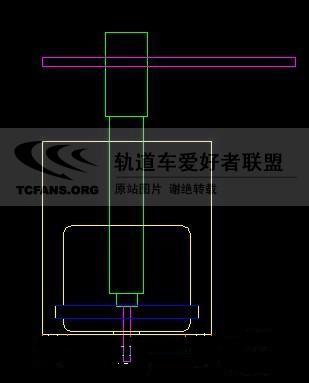

最后一张图

四足箭 2007/10/23 18:25:52

啥意思呢？看着晕。你要给点说明啊。

张思圆 2007/10/23 18:27:17

我以前设计过一种可以上,拔胎,上,下齿轮的东西,但别人说一个价格太高了,所以只好不了了之

冰之梦 2007/10/23 18:35:46

引用四足箭在2007-10-23 18:25:52的发言：
啥意思呢？看着晕。你要给点说明啊。
标题说得很清楚了

王寅 2007/10/23 19:10:41

引用冰之梦在2007-10-23 18:35:46的发言：
标题说得很清楚了
这话说的好~我喜欢~~~

yuyang5651 2007/10/24 13:48:09

你画的不是通用图有一部分我看的不太懂

yuyang5651 2007/10/24 13:50:29

没学过制图不是你是错

冰之梦 2007/10/24 14:13:37

引用yuyang5651在2007-10-24 13:48:09的发言：
你画的不是通用图有一部分我看的不太懂
太专业的人当然是看不懂我这种非专业人画的图了，虽然在七年前学过制图，但早就忘记了，而且CAD我也不是很熟，凑合看吧，用过自制拔胎器的人基本都能看得懂这图的。。。。。

论坛是我家 2007/10/24 15:06:33

真的没看懂什么,,可能是我的理解能力有现把,如果能将实物作以说明,对小朋友可能有帮助.

小鸣 2007/10/24 16:14:28

引用论坛是我家在2007-10-24 15:06:33的发言：
真的没看懂什么,,可能是我的理解能力有现把,如果能将实物作以说明,对小朋友可能有帮助.
太为小朋友着想了``````````小朋友说这个都不懂是什么`

张思圆 2007/10/24 18:48:56

我觉得这创意还可以的

BBQ 2007/10/24 23:41:07

请问那槽用来干嘛？
