[原创]装上四驱轴，然后用钢片压住，把冠齿槽的塑料去掉

小花 2004/5/28 22:05:59

安装完了轮框，后一步就是进行轮胎的打磨了。
之所以要打磨轮胎，是为了让轮胎正圆，保证动力输出的稳定性，提高传动效率。
因为轮框和车轴的配合、轮胎和轮框的配合等多种因素存在偏差，所以未经打磨的轮胎不会是正圆的。
同时，为了配合车在高速状态下侧倾所造成的轮胎接触面变化，也需要对轮胎形状作一定的修整。

打磨轮胎有两种方式：用砂轮机和用马达驱动直接打磨

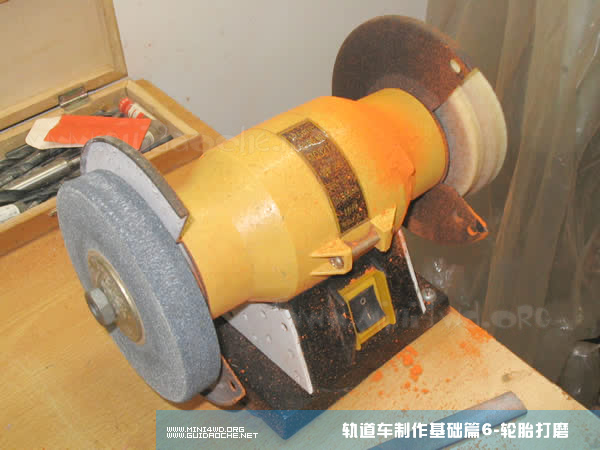

如图所示就是砂轮机的样子，打磨轮胎要用到的是其右侧的布轮。

打开砂轮机并将车轮放在布轮上由其带动而转动。

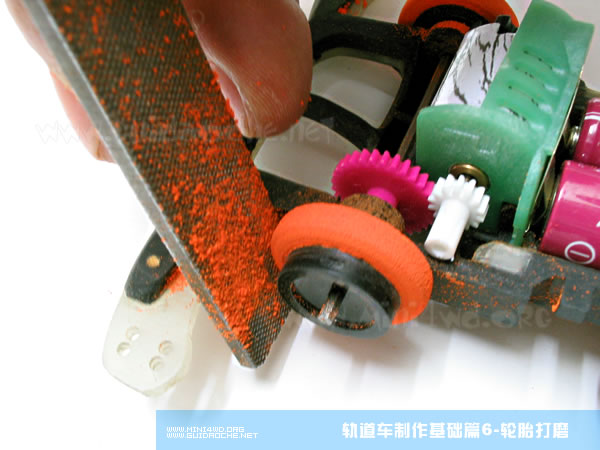

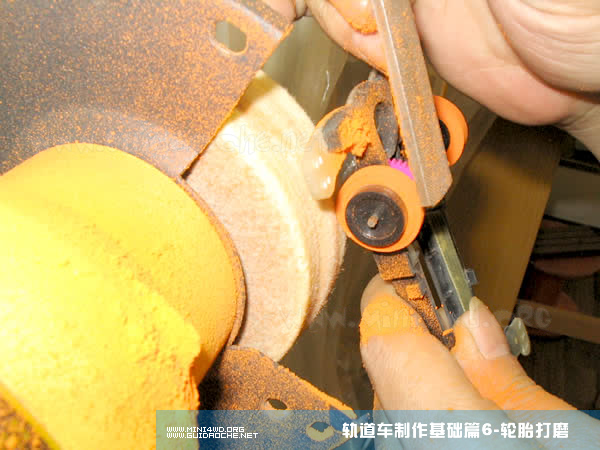

将锉刀按照如上图位置放在车轮上放，开始打磨正面。
这里车论旋转的方向为实际运转时的方向，锉刀如此摆放可以让其产生的毛刺逆旋转方向，从而提高抓地力。

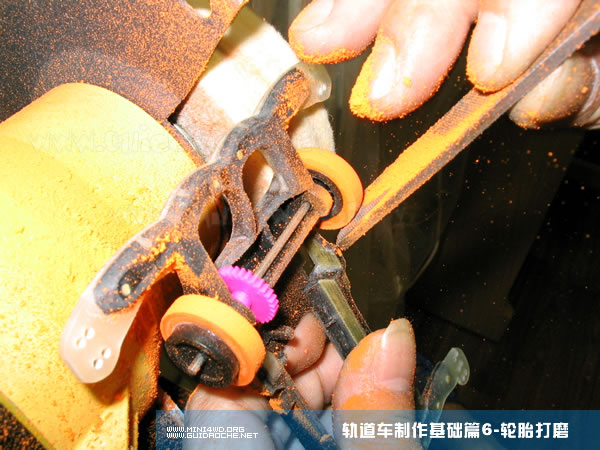

上图为打磨侧边的情况。
至于侧边打磨成何种形状，要根据车子的预期设定而来。

用马达直接带动的方法更为简单，装上马达后打磨即可。
这种方式所打磨出来的轮胎正圆度最高。

打磨过程中，还要不断量取左右轮胎的直径，保证一致。

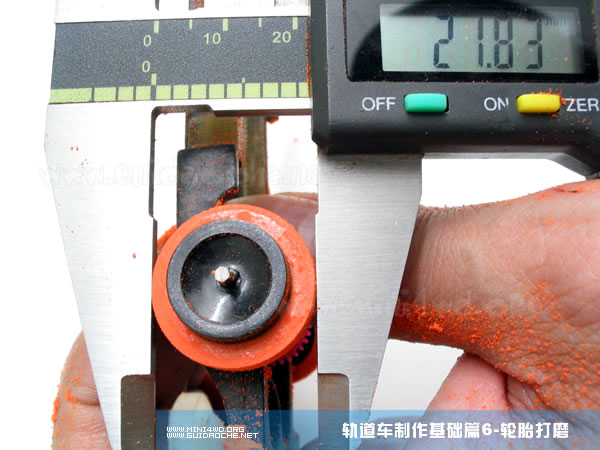

量取方法是将游标卡尺轻卡轮胎两端，换另一轮胎后感觉卡入时受到的阻力。
反复多次，并适当打磨，直到左右两边卡入时感觉基本一致为止。

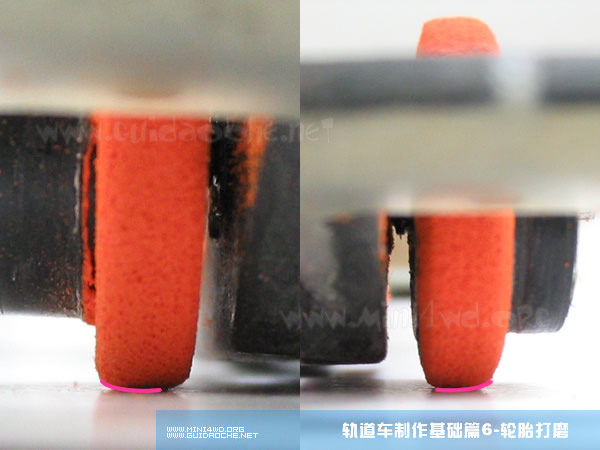

最后打磨后的样子。
注意用粉色线段标出的轮胎轮廓。
这样的轮廓是为了在高速状态下车身发生侧倾时，微呈圆弧的侧沿可以在此时提供足够的抓地力，形成所谓的“抬脚”的状态。
同时，如果侧倾更加厉害，则边沿接触面积急速减小，抓地力也随之减小，车子自动减速，避免飞车。
可见，轮胎形状虽然差别在非常微小的尺度上，但是会对车的稳定性能造成重大的影响。
这个环节需要自己实验到最佳形状，不可马虎！

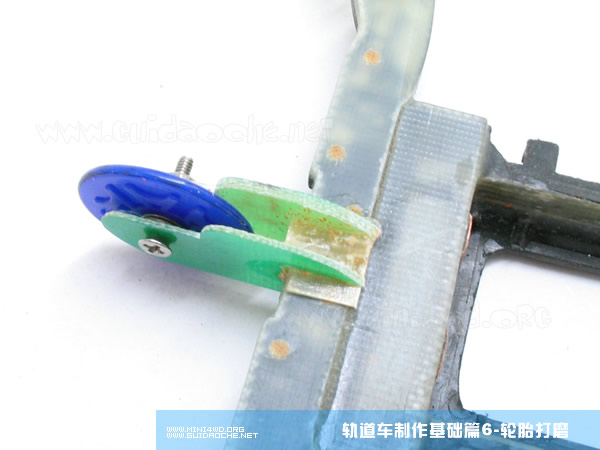

安装上蛙腿。
这里把原来一片的蛙腿纤维片用锋利的美工刀劈成两半。
所安装的导轮应该让车能水平或者有向下的倾角放置，再磨去多余部分。
蛙腿的安装应该正中，可先装上后推车看起行走路线是否笔直，直到笔直后方可上胶固定。

将第三轮打磨到合适的大小。

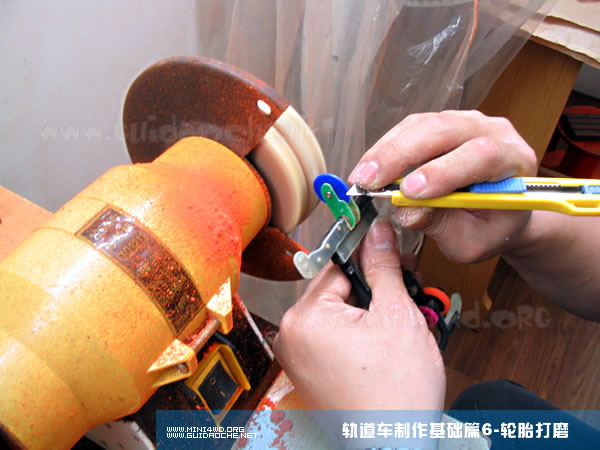

这里使用小刀配合砂轮机的方式，打磨的时候要把导轮边沿打磨成圆角。
这是因为对于三轮车，第三轮的状态在轨道中是甩动的，如呈尖型则会轻卡轨道，不利于甩动。

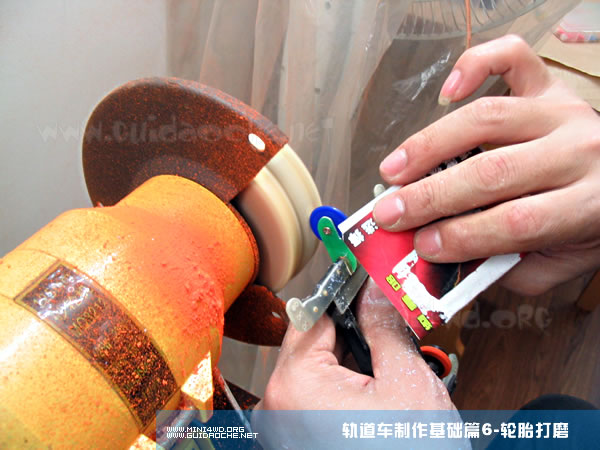

用包装卡板或者类似材料在高速下对导轮进行抛光。

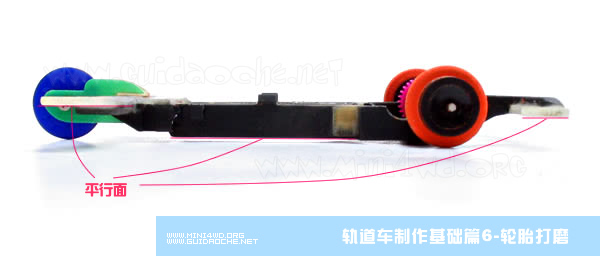

最后完成状态，应该保证图中平行面水平一致。
当然，前平面可适当有下倾角，如果想让前导轮有下倾角的话。

大家开个QQ群一起交流好吗？

四驱悠悠 2004/5/28 22:35:42

好帖子......
由于条件限制......有些玩家没有砂轮机.......轮胎好解决......
但是打磨导轮就成问题了......

不知道花哥是否可以另外介绍几种打磨导轮的方法.......

御名方守失 2004/5/29 0:12:01

可以用装橡胶胎的车轮带动导轮啊 效果差不多！

小花 2004/5/30 13:28:29

打磨导轮的方法下篇中具体介绍。
至于用什么带动导轮，御名方守失提供了一种很好的方法啊！

呆板 2004/6/4 7:00:39

用轮子带动~麻烦啊
拿起两辆车子~~。。。。有办法固定车字位置的么？

ultra 2004/6/11 16:48:47

全平胎怎么样？
F1用的都是全平的 或加上些排水槽

小花 2004/6/11 17:18:50

根据小花的了解，F1的胎分为干胎和雨胎。
干胎上规定开4条槽，是用来减速的，因为原来的光头胎太快。
雨胎上面有向两侧的花纹用来排水。

我想，如果F1在轨道中行驶，边上也有导轮提供额外的向心力，那么也会侧倾。
到时候，胎也就不会全平了，呵呵。

从下面这张图片中，我想问题已经能被很清楚的看出了，是么？呵呵！
[此贴子已经被FlowJZH于2004-6-11 17:51:16编辑过]

老牛车 2004/6/12 11:42:20

好贴~~~~~~~~~~我顶~~~~~~`

御名方守失 2004/6/18 15:08:09

引用呆板在2004-6-4 7:00:39的发言：
用轮子带动~麻烦啊
拿起两辆车子~~。。。。有办法固定车字位置的么？

呆板 2004/6/20 7:24:55

就是问怎么固定吖

御名方守失 2004/6/20 22:33:39

我的方法说起来笑死人 也很简单
我是把底盘用AB胶和螺丝固定在桌子角 接了变压器出来 这样就行了。。。。。。。。。。。

小花 2004/6/20 22:58:42

呵呵，这样桌子就被糟蹋了。
怎么都可以啦，搞个重点的底座固定在上面好啦。

不过既然已经要到了磨导轮的地步了，小花还是觉得买个砂轮机或者有类似功能的机器好一些。
否则看上去有些业余诶，呵呵：）

御名方守失 2004/6/20 23:18:37

呵呵 我没钱啊 最近买了个手机 没钱了。。。。。。。。。。

Rock-R 2004/8/6 23:32:32

砂轮机一般在多少多少钱啊~！？

武汉原子团 2004/8/8 0:17:27

看你买什么型号的！大的就贵小的就便宜！

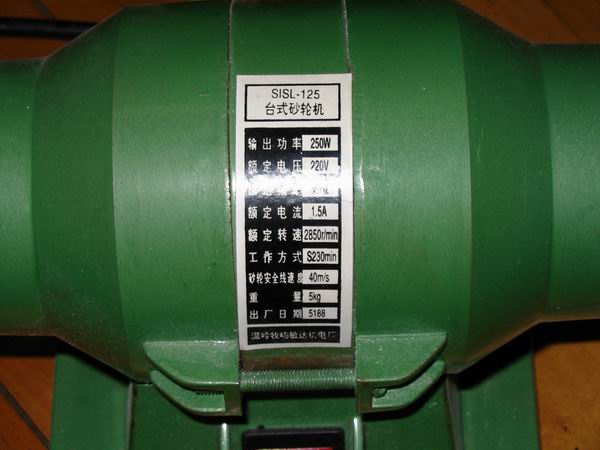

一般玩车我建议买125型的，当然我买的就是这个型号的！价格在80到140不等！
转数一分钟2800转左右！
当然如果车友财力方面可以，不妨买个带调速的砂轮机也可以！！

Rock-R 2004/8/9 15:12:00

谢谢~！

zo5859 2004/8/9 22:33:13

用这种机器磨，我看两下子呀，手指连车胎都磨掉啦！～

小花 2004/8/10 20:52:43

没有那么夸张，用锋利的刀片配合砂轮机磨导轮也很柔和。
主要原因是机器上用的是羊毛布轮，而不是用那个砂轮的。

具体可参见信息共享区打磨导轮的视频演示。

武汉原子团 2004/8/15 18:09:20

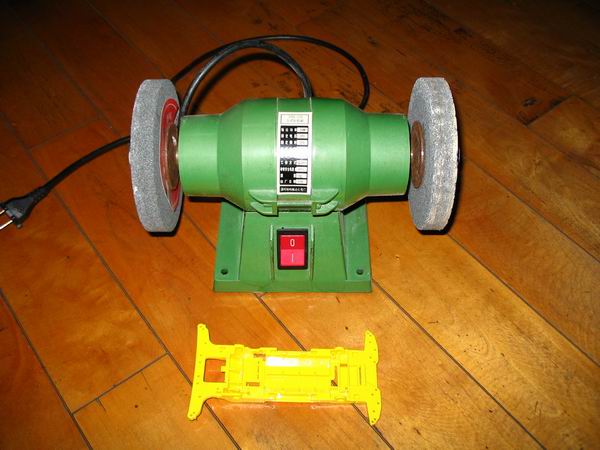

这就是我说的砂轮机，也就是我的砂轮机！！

丁晨1989 2004/9/4 16:22:05

支持!~顶

zo5859 2004/9/12 16:23:39

用砂轮机磨要不要不断量取左右轮胎的直径？？？

FlowJZH 2004/9/12 22:55:29

是不是要不断量取，应该取决于水平吧。
可能是按照你磨得越多越熟练，那么不断量取的次数也就减少。

zo5859 2004/9/30 13:19:46

徐叔，建义你做一种弧型挫，磨胎，能吗？

超级菜 2009/5/11 20:04:40

我还没砂轮机呢。。。。555555555

名堂 2009/5/21 20:56:45

不错！

名堂 2009/6/1 22:24:30
