为了四驱车车模得到进一步普及化和提升,也为了让更多的科教部门有良好的科教套材,本公司署重研发幺如下拚装版套材:
产品的外包装盒

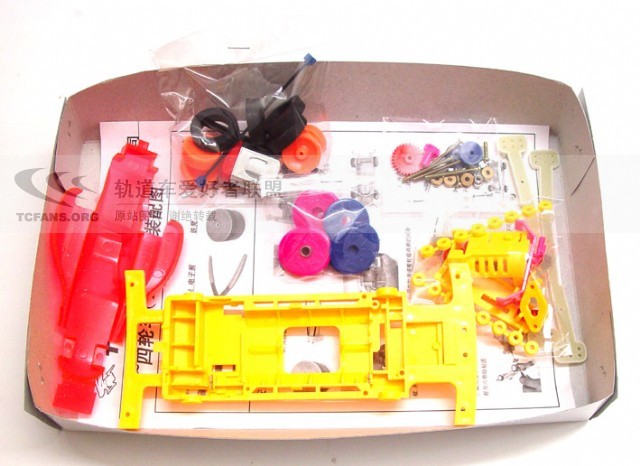

内部的套件

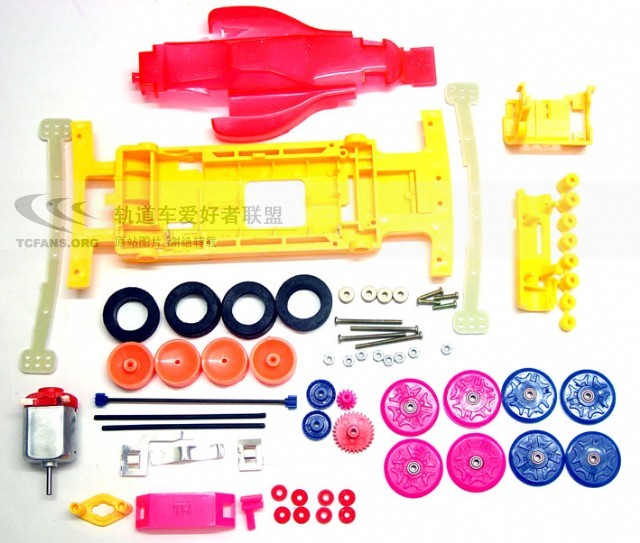

全套套件的特写:用料绝对超值.......

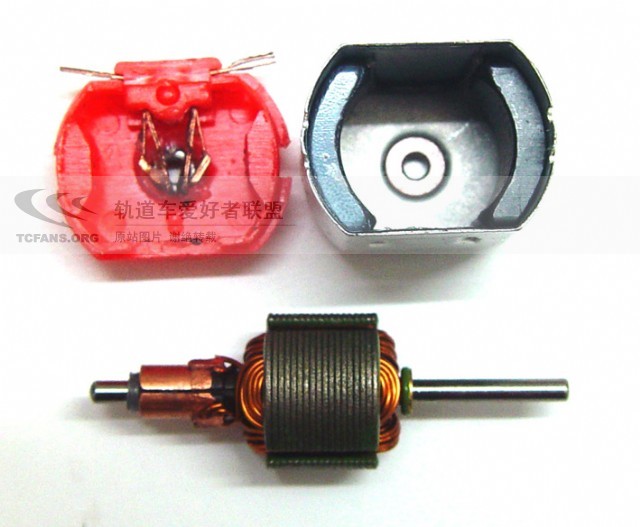

所采用的电机大解剖:铁氧体磁钢、前后含油轴承、转子选料绝对超值,挂线的连接采用点焊工艺......
行家一看便知,只要换上强磁就是一款强马达......
下面重点讲解此套拚装版的组装和注意事项:
组装所选用的必需工具类:

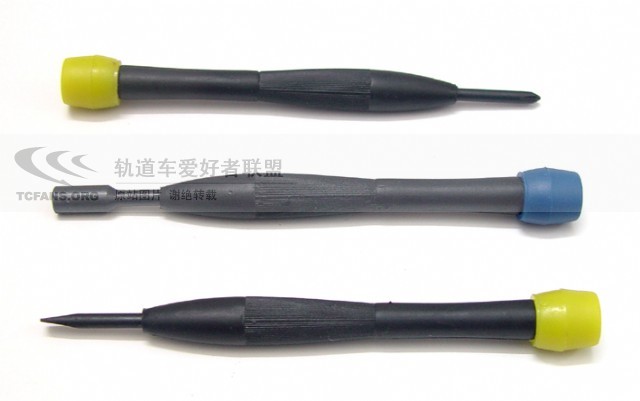

1.F7015 螺丝批三件套

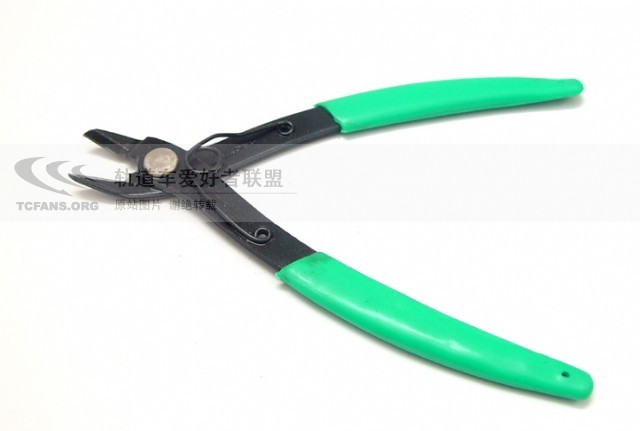

2.F7014 电子剪

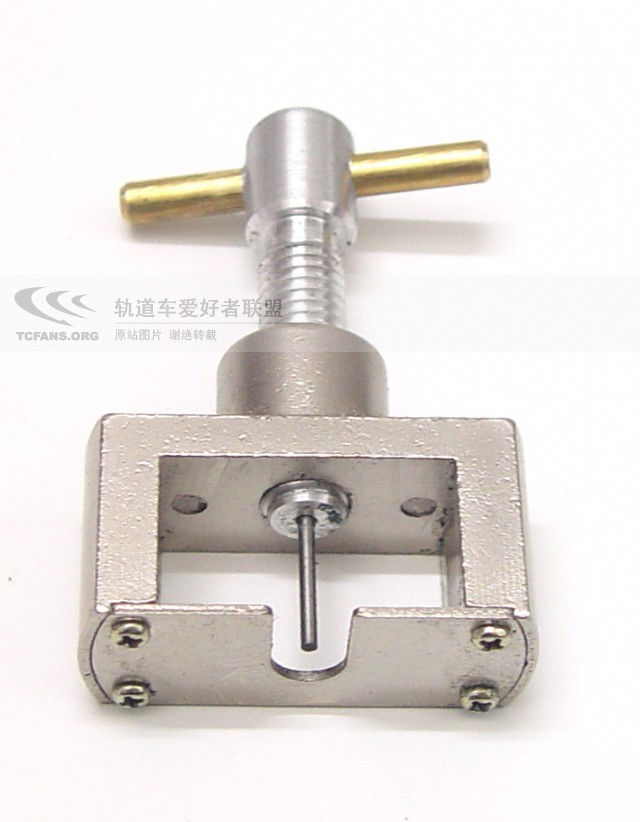

3. H9004 拔胎器

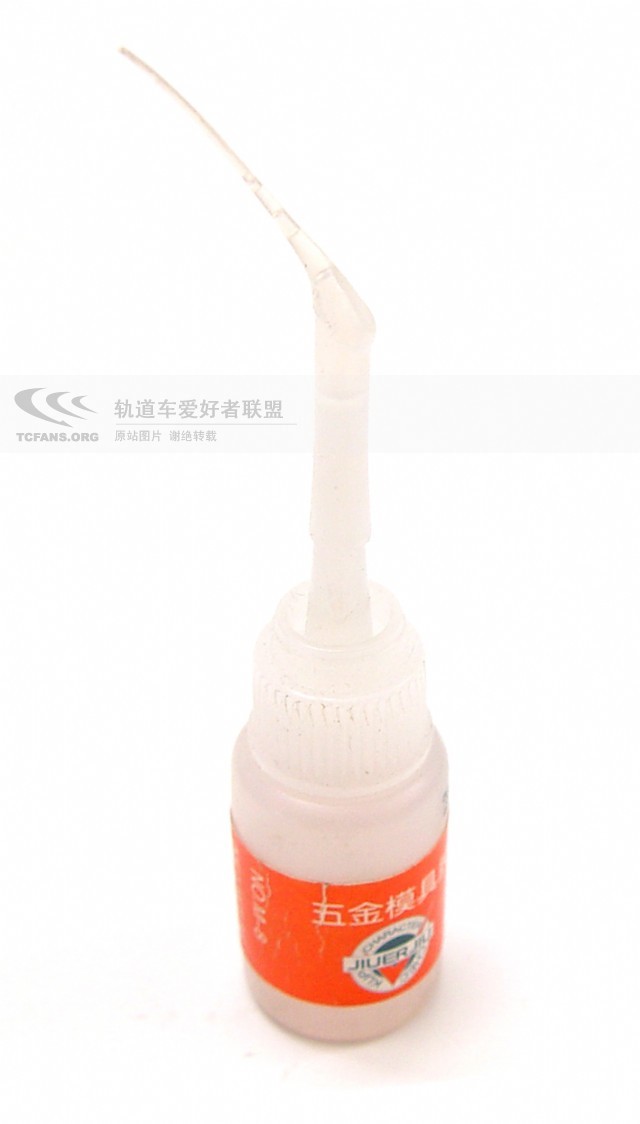

4. 502胶水

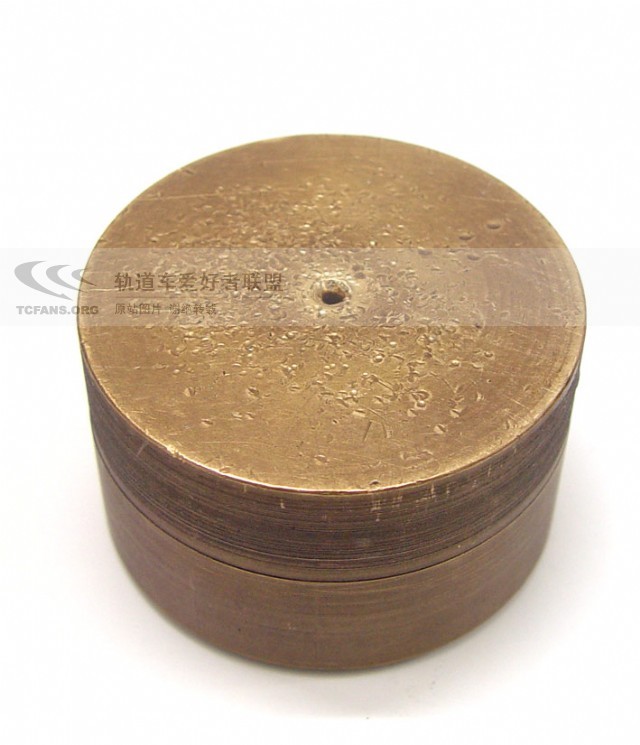

5.铁凳等等......
安装步骤:

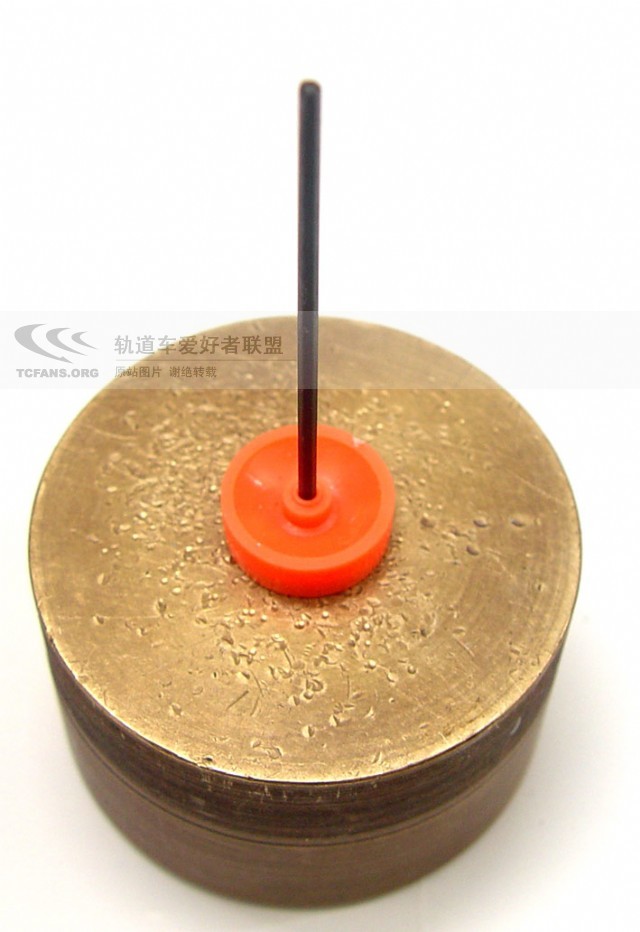

将六角车轴垂直插入轮框中,并用铁锤将其敲入......

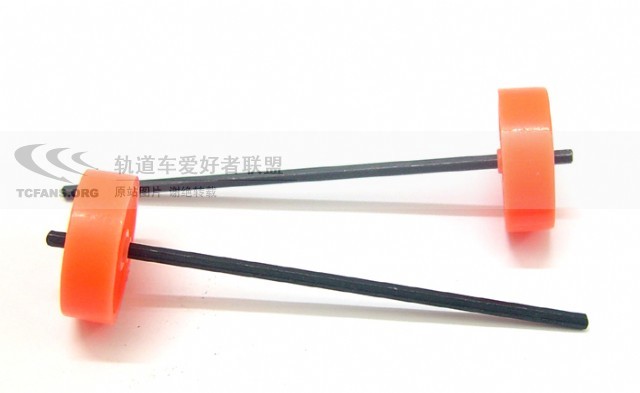

二个轮框车轴装入后的图片......

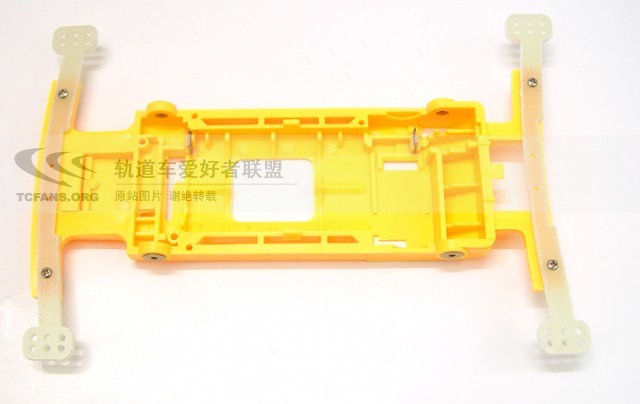

接下来用螺丝安装纤维龙头、凤尾和四个含油轴承(2×6MM)......

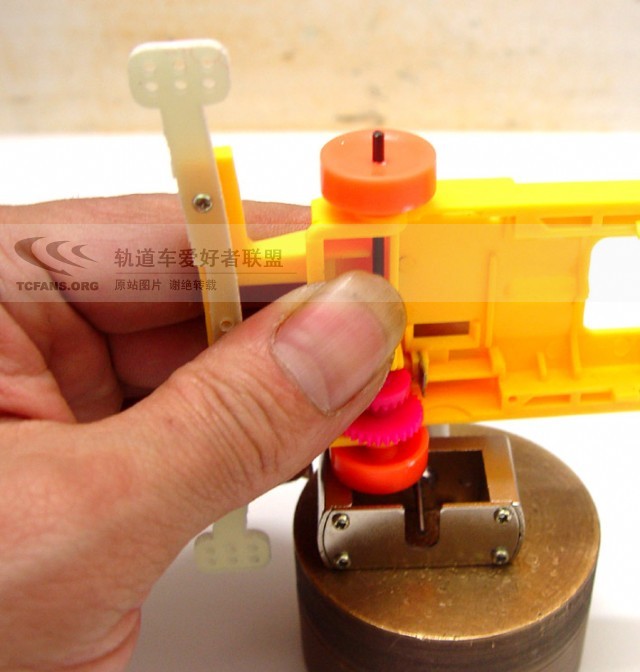

安装盆齿、被动齿和车轴另一侧轮框,用铁锤敲击六角车轴(被装侧轮框放在底部)装入......
这里只拍了装后轮的图片,前轮安装同理......

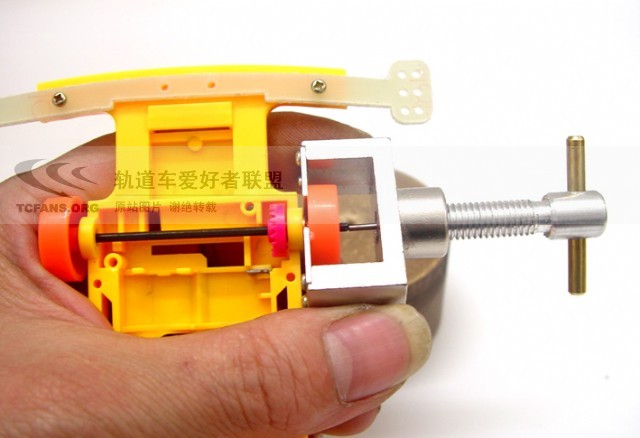

运用拔胎器调整轮框两侧的间隙,使左右留有约0.5-1MM的空隙......

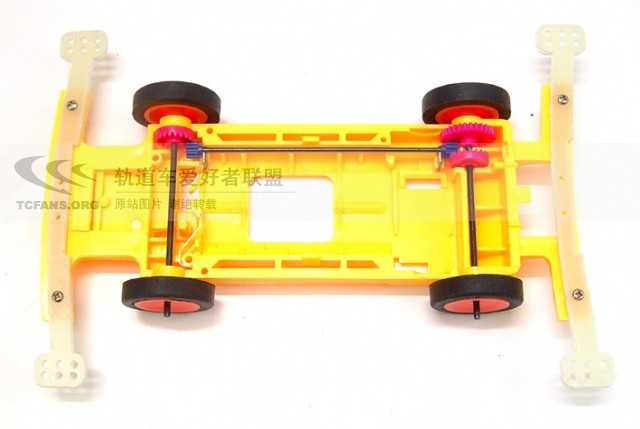

安装开关(导电片)、传动轴和开关扣并且装上开关盖,再装上橡胶胎......

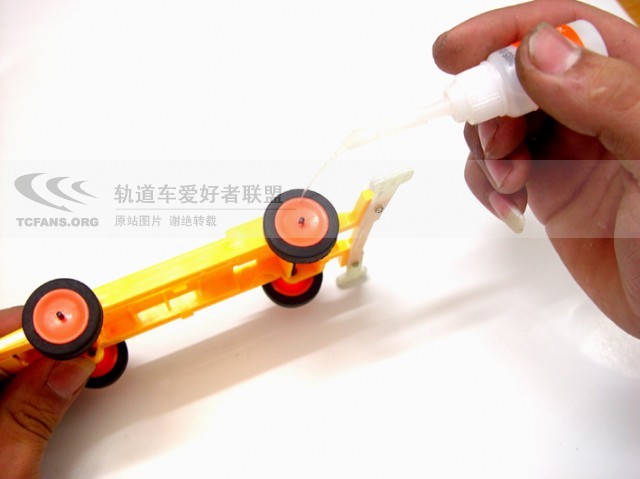

用502胶水将橡胶胎与轮框粘固.......

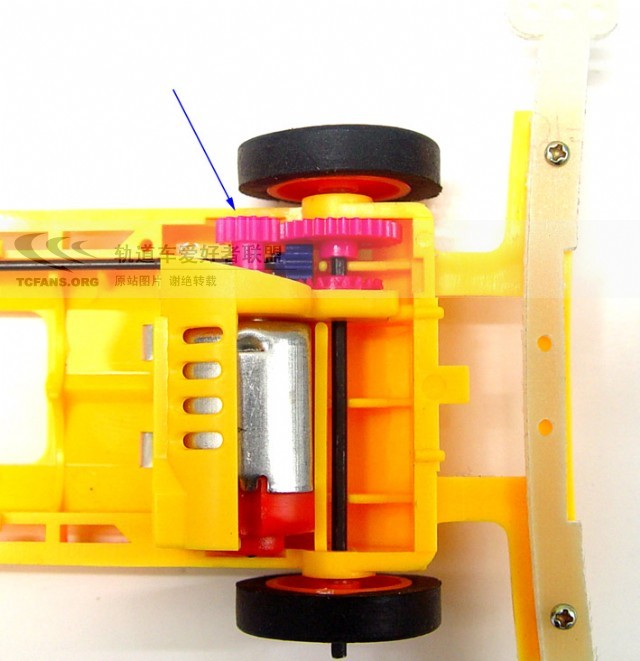

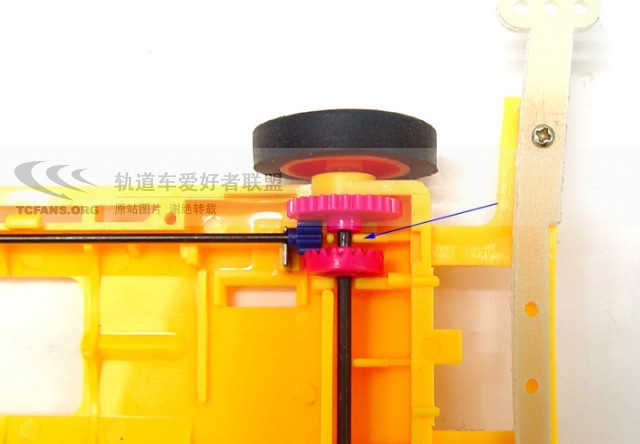

箭头指示处用少许502胶水将齿轮与六角轴粘固,并且要注意传动轴齿与冠齿之间的间隙,具体可参阅如下的帖子:(点击连接)
http://tcfans.org/bbs/dispbbs.asp?boardID=9&ID=960

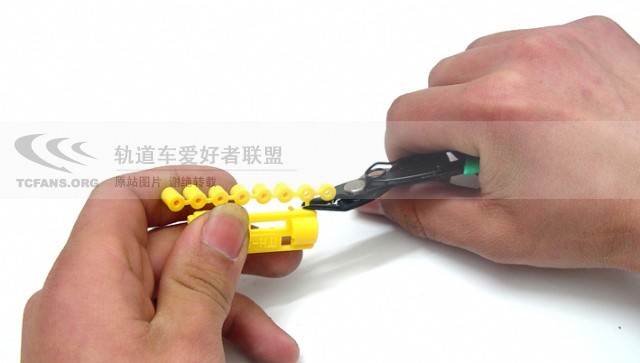

用电子剪将垫圈剪下,待用

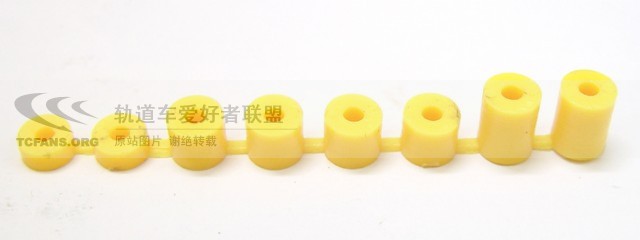

注意垫圈的高低,最低的垫圈用在前下导轮,最高的垫圈用在前上导轮,中间四个垫圈分别用在后导轮......

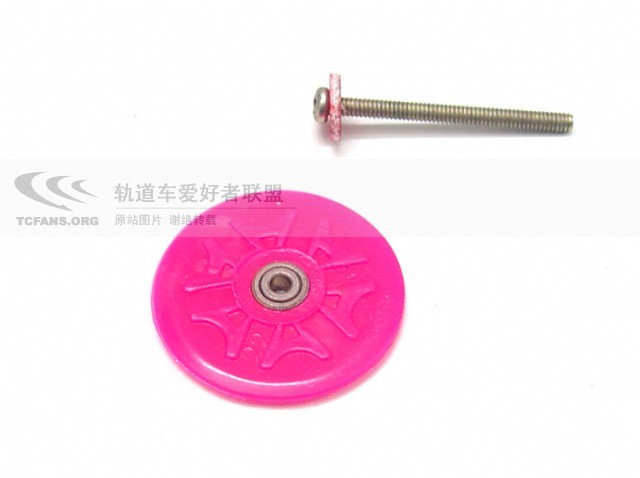

安装油质导轮事项：本公司所设计的双油质轴承,它的同心度较高、耐磨性强,在其上下两侧必须加上纤维垫片,如图:在螺丝上先装纤维垫片.......

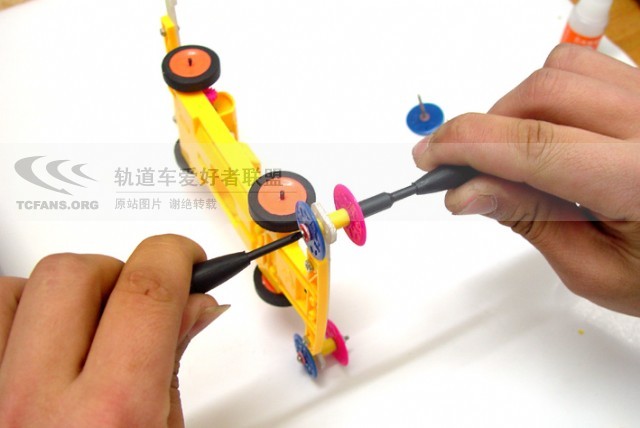

安装导轮的法则:上大下下,在导轮上有字可见,上22MM、下21MM.......用螺丝批套件将螺丝紧固
装入电机和座,特别注意箭头指示处:主动齿要注意安装的位置......

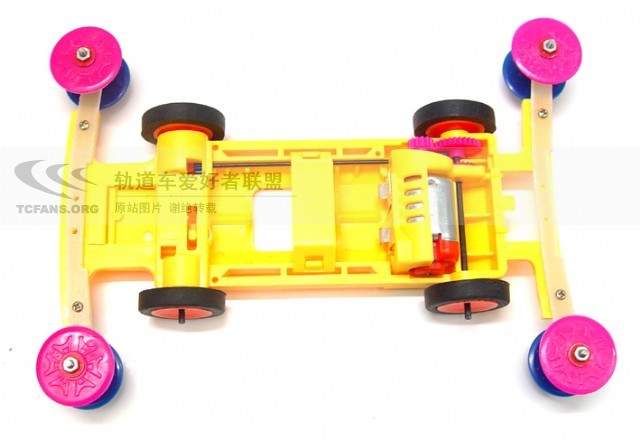

基本完成后全图

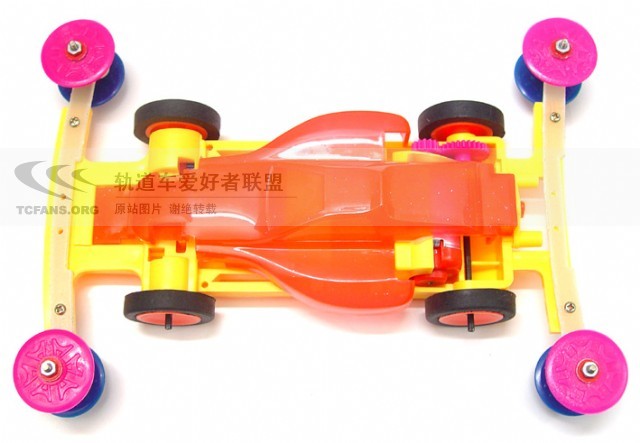

最终完成整车组装后全图
本套套材的特点:简单、实效,特别适合初级入门者和学校科教套材之用
(全文完)
徐叔太敬业了~~~~现在轨道车市场并不是非常景气，不过推出如此一款车也是很不错的，根据图片来看此车装配比较齐全，包括样子，毕竟现在很多初学者都注重样子，也不错。马达比较强~~~~比AD教练车里面自带的马达看上去都要好一些，希望能发起新手轨道车的一场革新啊~~~
透露价格？？？？？
终于发了 顶一下 不错的初级教科书~建议固顶
请问这车能上多少节吖？
有20节吧！！！
不錯
裝備很齊全
售價多少
引用豪仔在2006-4-19 14:16:48的发言：不同跑道跑出来能一样吗?
请问这车能上多少节吖？
有20节吧！！！
不错啊,弄一套再配上轴承和磁钢,后面发生的事大家就自己去想吧呵呵
有這樣的配備.....真是不錯
[此贴子已经被作者于2006-4-20 20:34:52编辑过]
哈哈。。在轨道车界的又一突破。。简单实用。。即使对新手入门来说的话。。升级也很方便。。
说要超过AD的教练车我相信。。
有没有RTR版的？
我觉得还是有点缺陷，不如把含油轴承都换滚珠的吧，每套加点价，这样就完善了呀：）
那这个车估计就疯狂了，超越市场上的XXX不是太容易了？
让徐叔弄成含油轴承和滚珠轴承两个版本供顾客选择....这样不就更完善了
多少钱？
提几点：1、好像油质导轮不太好用哦，装上后用手都不容易拨动,车轴很软
2、里面没装润滑材料。
3、每一样东西装起来都很费力，感觉是个力气活。
以上三点，仅供参考。个人觉得初学者装起来很困难，虽然很超值，但新手装起来难度太大，不像是普及版本
[此贴子已经被作者于2006-11-11 20:33:22编辑过]
此车缺点是：传动支架钢片做得太低，车不顺滑，（至少我买的车是这样）还须调整后才可正常使用。这是我的观点，各位买过此车的人有意见吗？？？
老徐忘记说要用锉子了，呵呵
今天又做了架这款车
[此贴子已经被作者于2006-11-11 20:32:29编辑过]
我想问一下，此套装的电机用的是0.5mm的线吗？还是其他的规格的？
0.47MM18圈机绕点焊
徐老师：贵公司出的此套装的第一批产品，是那种用导轮垫片的那种，电机用的好像是14圈的。是不是新的一批已经进行了修改？
假如电机用的是同样的线径，用碱性电池来跑（没办法，比赛的规定）18圈的和14圈的相比，那个有优势？
如果只用碱性电池来跑，我想在大跑道情况下还是18的占优势，小跑道的就用14的会好点
引用又曼在2006-11-16 21:17:10的发言：是的,圈数越多越有利......比赛的规定用碱性电池我也是上星期才知道的.......彻底无语了
徐老师：贵公司出的此套装的第一批产品，是那种用导轮垫片的那种，电机用的好像是14圈的。是不是新的一批已经进行了修改？
假如电机用的是同样的线径，用碱性电池来跑（没办法，比赛的规定）18圈的和14圈的相比，那个有优势？
刚整出放电35安的镍氢电池来，他们就改用碱性电池了，这不是明摆着唱对台戏么？不过，听说今年教育局更狠，干脆就把过去凭奥迪奖状入学加分这事儿取消了。如果真是这样，奥迪还能对谁挑三拣四呢？谁还会听它指挥呢？
老徐帮测试下南孚碱性电池的性,我要帮小孩做车
引用胜龙在2006-11-17 12:18:13的发言：
老徐帮测试下南孚碱性电池的性,我要帮小孩做车
这种无理的要求没有必要在这里提出!!!希望你能尊重每个人的劳动价值......
请问你上面的套装车要多少钱?
引用老朱在2006-11-19 23:58:29的发言：网上邮购价:38.00元/盒
请问你上面的套装车要多少钱?

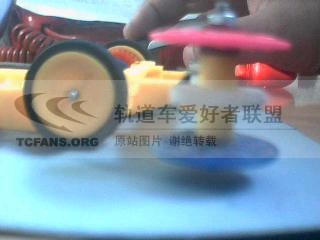

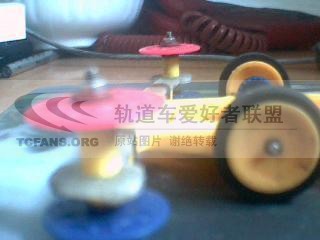

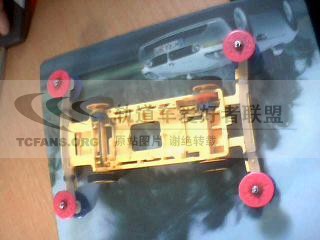

做了5台这款车，终于有架上21节了，除电池是三洋绿皮外全原装货用视频拍来给大家欣赏下，呵呵
前导轮的

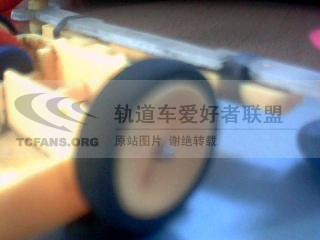

后轮
后导轮
图片不是很清楚,但是,还能看出几个问题......如下:
1.对于小学生普及来讲前、后翼安装采用螺丝紧固和加胶水,远比你牙签加绑线来的合理
2.从图片上所见:下导轮安装上少装了纤维垫片,油质导轮必须两边全装上纤维垫片,在配套中的纤维垫片是计算好的
3.轮胎虽然已打磨了,确没有打磨到位,从图中所见,你所打出来很光,这叫修外型......正确打磨轮胎的目的是提升抓力
4.导轮未打磨
引用老徐在2006-11-21 18:04:22的发言：说的好，呵呵
图片不是很清楚,但是,还能看出几个问题......如下:1.对于小学生普及来讲前、后翼安装采用螺丝紧固和加胶水,远比你牙签加绑线来的合理
2.从图片上所见:下导轮安装上少装了纤维垫片,油质导轮必须两边全装上纤维垫片,在配套中的纤维垫片是计算好的
3.轮胎虽然已打磨了,确没有打磨到位,从图中所见,你所打出来很光,这叫修外型......正确打磨轮胎的目的是提升抓力
4.导轮未打磨
ABS版本的底盘或多或少都会有变形产生,因此在安装前先要把它调整好,方法:将它泡在开水中5-6分钟,拿出压平冷却即可.......
我就一个问题:
能不能把包装做漂亮一点啊...
东西再好,包装不能吸引人,还是很难卖得开啊
引用5thseason在2006-11-22 23:14:23的发言：我还想要散装的呢，还便宜些
我就一个问题:
能不能把包装做漂亮一点啊...
东西再好,包装不能吸引人,还是很难卖得开啊
引用5thseason在2006-11-22 23:14:23的发言：你的见意很不错,但是,你也应该知道百货对百客的道理吧
我就一个问题:
能不能把包装做漂亮一点啊...
东西再好,包装不能吸引人,还是很难卖得开啊
引用5thseason在2006-11-22 23:14:23的发言：只要看到‘‘TH’’这两个字 再差的包装又如何呢
我就一个问题:
能不能把包装做漂亮一点啊...
东西再好,包装不能吸引人,还是很难卖得开啊
請問要怎樣才買得到?
在商城好像都找不到也...
对了 在哪里买
这个北京哪有卖的~~~~
老徐~~~~哪有卖~~~我要买~~~
好象还不错哦
联盟上有卖吗
这套，套才确实很不错！我的学生们非常喜欢！感谢徐大叔！
轮框还不错.我也赞成滚珠轴承和油质轴承俩版本,干脆把垫片改成玻纤的.
引用老徐在2006-11-20 8:17:28的发言：便宜，确实超值。
网上邮购价:38.00元/盒
这个车的很多东西装起来在龙王道里，光我见的就有过３２＋以上的成绩．而且提升空间很大
我叫吴桐，13岁，是黑龙江的车友，我们这边都是ad的产品，看不见th，所以请老徐多往这边发展发展，我想和老徐做个朋友，qq 405268208
啊!!!!!!!!!
写的太详细了，请问多少钱呢？
引用夏大侠在2007-8-5 21:34:32的发言：一万个这个,有没有认真看帖!
写的太详细了，请问多少钱呢？
前天在淘宝上买了辆这个拼装版四驱，里面的轴都是弯的，偏细，车轮好像是懒汉胎吧，中间轴孔偏大，轴放进去都能掉出来。。。而且，里面还缺了固定前后翼的四个螺丝，质量实在不敢让人恭维。初次接触天豪产品就这种印象，以后应该不会再买天豪的东西了。。。质量还得好好把关啊！！
[此贴子已经被作者于2009/6/22 17:14:11编辑过]
装好了多好呢哈哈！
如果能做到 超星 模王的 商超普及率 那多好！
现在好多小朋友都不知道 天豪！
这个东西要的就是个知名度！
酒香也怕巷子深
我看到都快暈了
沒想到徐大開發這樣的商品.............
讓新手輕輕鬆鬆上看2X節...............
我........好羨慕喔 ORZ
台灣不知道會不會有人賣
一個辛苦走上3X節的爸爸..................
引用ozaki7749在2009/12/10 20:43:38的发言：
我看到都快暈了
沒想到徐大開發這樣的商品.............
讓新手輕輕鬆鬆上看2X節...............
我........好羨慕喔 ORZ台灣不知道會不會有人賣
一個辛苦走上3X節的爸爸..................
天豪的三輪和四輪套裝車，台灣的露天拍賣上面都有人賣
大都在200台幣左右
