先上零件图，明天上组装图。

小吴 2010/9/2 15:30:59

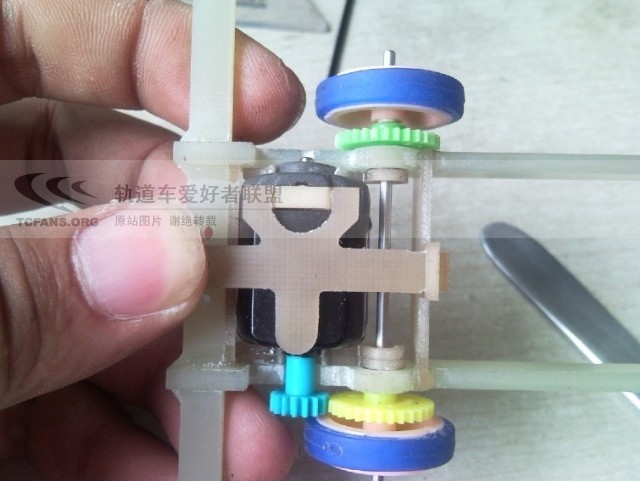

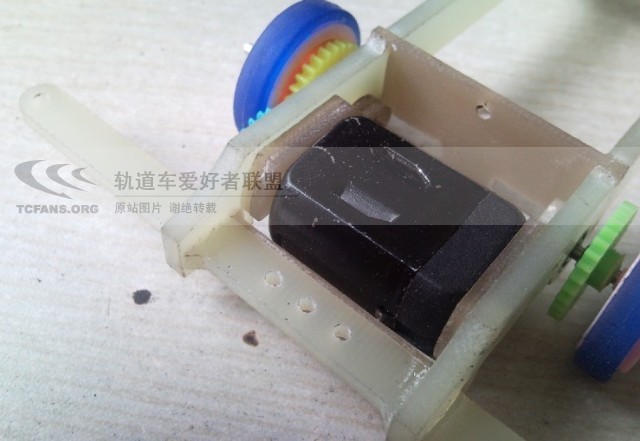

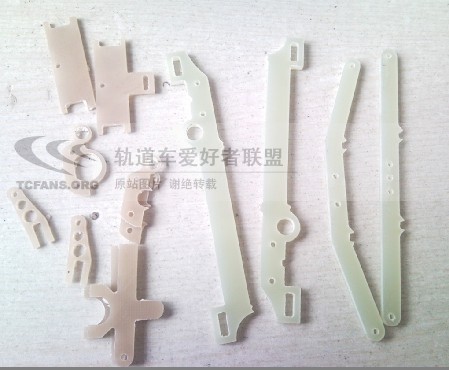

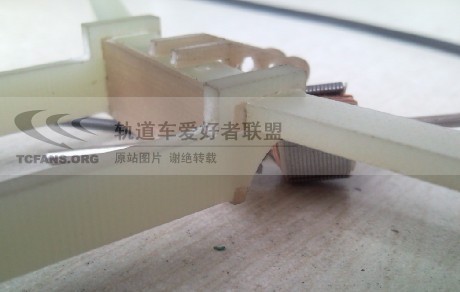

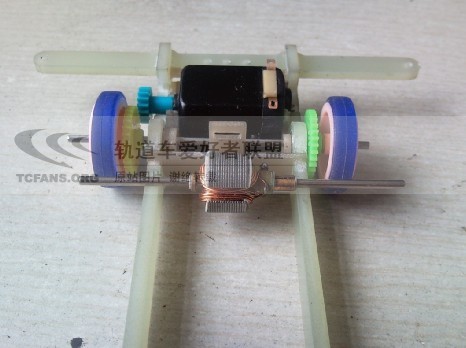

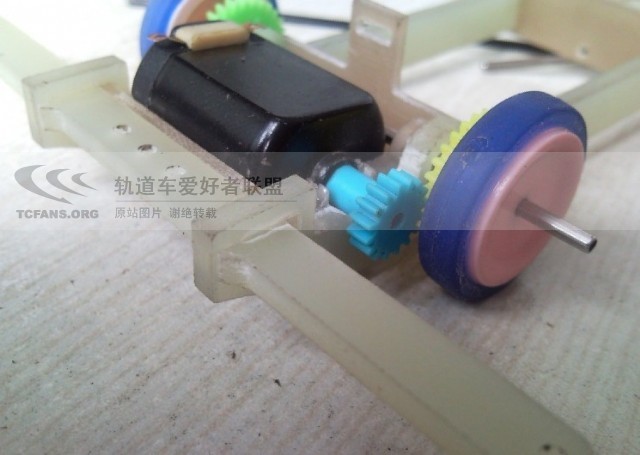

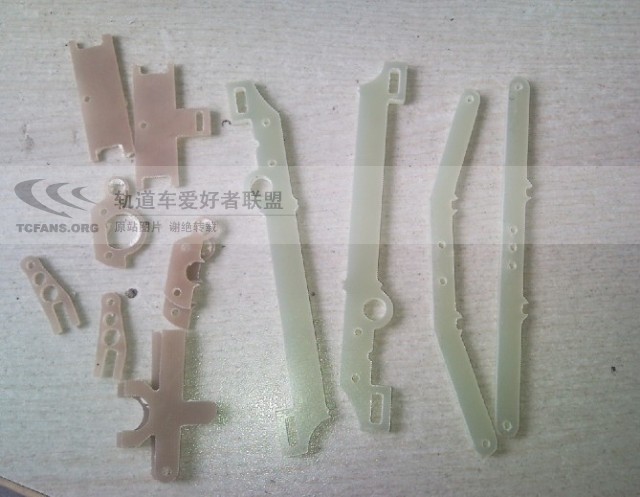

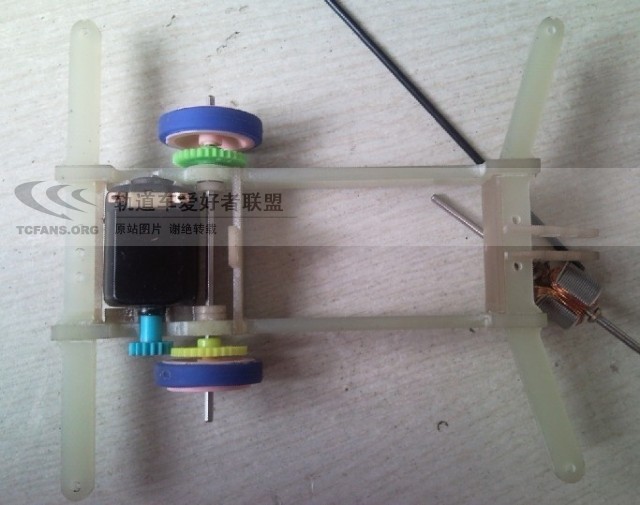

最近没时间搞。。。。先上个零件图。。。明天再上组装完成的图。在结构上还是很简单，余量也比较大，估计跟上一辆一样是个重车。

简单素组。有时间再搞。。。 [此贴子已经被作者于2010/9/3 11:29:14编辑过]

Colinday 2010/9/2 18:44:37

把两侧的板做窄点重量就减下来了

北极寒光 2010/9/2 18:56:35

CAD图可以直接雕刻吗？我们这边的雕刻店说要EPS格式的。

knytl3 2010/9/3 17:33:30

顶顶啦~~~~~~

knytl3 2010/9/3 18:06:46

cad应该可以的。只不过每个地方不一样

CAD图纸提供下载。

小吴 2010/9/5 8:18:04

[UPLOAD=rar]viewfile.asp?ID=11678[/UPLOAD]

图纸在此。解压后用CAD2004打开。提供给大家交流修改。

北极寒光 2010/9/6 9:39:40

小吴，能不能问下你做板子的细节，到哪找的机器，方便留个QQ交流啊，我83199242.

小吴 2010/9/7 8:42:38

前几个帖子都已经说的相当明白了。而且图纸我也共享给大家了。。。难道你不能自己找找，自己琢磨一下？

天行者sky 2010/9/7 20:21:02

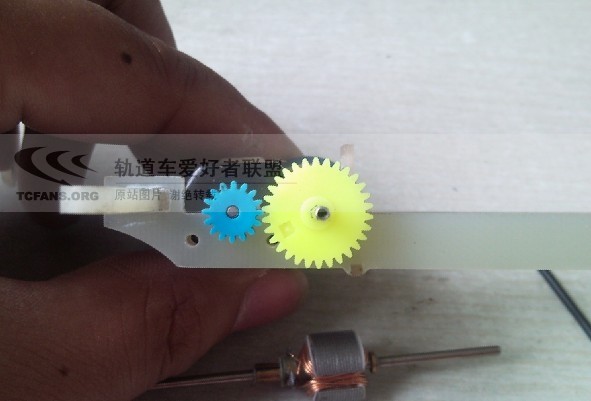

组装后的齿隙有些大了
LZ你的齿比应该改吧 不然这样稍微有点负载或转速高点就扫齿了

z88666282p 2010/10/15 10:40:30

我也想自己做车····

wangzhijun 2010/10/21 20:28:03

看到做法，我估计楼主想做成双传动的吧
或者就是直驱动，无论哪个方法调整都会比单边传动困难
最后问下，哪找的机器雕刻啊？

小吴 2010/10/22 17:01:52

引用wangzhijun在2010/10/21 20:28:03的发言：
看到做法，我估计楼主想做成双传动的吧
或者就是直驱动，无论哪个方法调整都会比单边传动困难
最后问下，哪找的机器雕刻啊？

看图说话，我没打算做双传动，直驱而已。

支驱架子的图纸已经完成只是没有拿去雕刻。

最近是打算先做皮带传动的车。

塔兰图拉 2010/10/22 19:41:27

呵呵

银剑南 2010/10/22 22:55:20

引用小吴在2010/10/22 17:01:52的发言：

看图说话，我没打算做双传动，直驱而已。
支驱架子的图纸已经完成只是没有拿去雕刻。
最近是打算先做皮带传动的车。

塔兰图拉 2010/10/23 13:39:34

饿...

小吴 2010/10/23 22:03:28

我找到一条比较合适的皮带，最近正在试

银剑南 2010/10/24 11:09:40

希望你成功，因为皮带的比排齿的可好做多了

wangzhijun 2010/10/24 12:43:13

皮带传动，在无限制里，如果你不想到完美的话
我估计连轴传动都不如

zhy412517 2010/10/26 17:19:22

小吴你找的机械的还是激光的啊？

塔兰图拉 2010/10/26 19:43:27

激光的不能雕玻纤板的...

小吴 2010/10/27 9:01:40

引用zhy412517在2010/10/26 17:19:22的发言：
小吴你找的机械的还是激光的啊？

的确如此。激光切割金属或者蚀刻很好。但是纤维板的树脂和胶水在高温下碳化了，也没法雕刻那么深。刀口周边都糊了。

一般都是找精度高些的雕刻机就行，价格也不贵。

zhy412517 2010/10/27 21:35:57

做好在哪里试？

梁志敏 2011/1/19 23:56:29

引用天行者sky在2010/9/7 20:21:02的发言：
组装后的齿隙有些大了
LZ你的齿比应该改吧 不然这样稍微有点负载或转速高点就扫齿了
