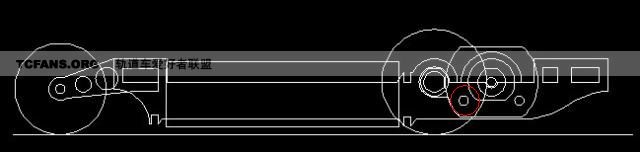

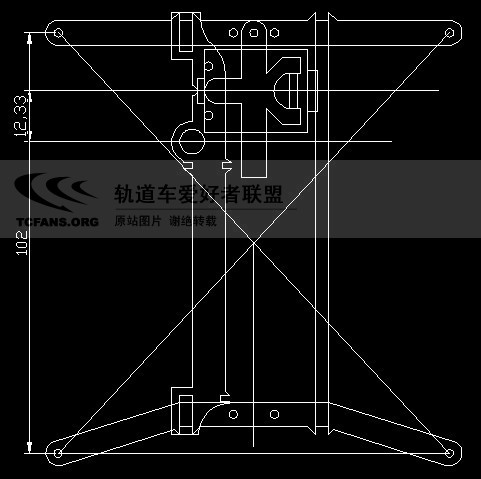

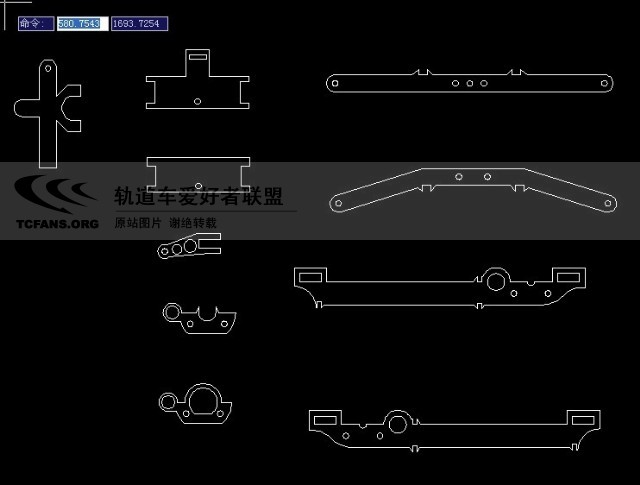

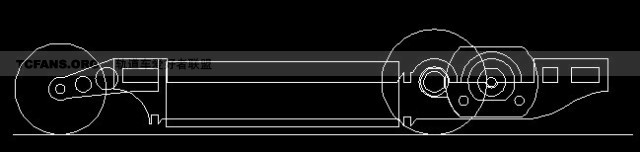

上图纸和预装状图。已经拿去打小样了。过几天上实物图片。
请大家批评指正。针对不足之处请各位指出。
不如你上一辆车好,另外你的马达为什么一定要横放呢
我个人喜欢马达放在轴后面的
引用960000000000000000000000000000000000000000000转在2010/8/30 12:36:30的发言：
不错，有点像~~~~幼儿园小朋友画的~~~~~
楼上的,我有点儿无语了.......
画的不好，请指正不足之处。。。。
横卧竖卧都是可以的。两种方式在做的时候都有考虑。不过是把横卧的图贴出来而已。
能画出来很好了.....我羡慕.......也就是说这个零件换一下就可以改变马达横放竖放了？很好啊...呵呵，不过侧补上是不是应该横放零件片打一对洞竖放的也打一对洞，这样距离可以保持不变。
我好想多虑了.............两个洞洞做到同一个位置就行.....后盖的孔改一下.......就好了
我还是喜欢LZ的上一辆把马达放在后面的设计
我建议啊，前后翼与车身的连接不如直接选择承插口。如果马达平卧的话，可以把位置进一步放低，轴心未必非得跟车轴处于同一水平线。
当然了，可能咱俩的审美标准不一样，我比较喜欢纤细的感觉，给你发张以前设计的车子，呵呵。
请问楼主~装好车轮后如何上红圈内的螺丝？
37，有办法~在车轮上打几个洞。。。。
那么先撇开风阻不谈~首先轮毂自身就失去动平衡了~
引用37在2010/8/30 17:56:30的发言：
那么先撇开风阻不谈~首先轮毂自身就失去动平衡了~
穿个纤维棒嘛。。。上啥螺丝~~呵呵
可以先装电机上螺丝~，或者用带孔的成品轮毂也成。。。
话说他也不一定非得设计成这样。。。变变就行了。
我也想要一张三轮车的设计图，我是新手不怎么会画，希望各位大大帮我设计一个，谢谢啦~~我邮箱：102036789@qq.com
楼主，这图纸能直接拿去雕出来了么？想盗版一个，不会做CAD啊。
图纸上传过的。。你去我帖子里找把。是完整的CAD文件。
文件下载好了，还有问题:板子用几毫米的？我看到散件和骨架厚度都不一样，还有，它只能用CAD2004打开吗？
其实尺寸都在图纸中。CAD里用尺子一量就知道这些件什么尺寸了。
前后龙头，两片侧部3MM
其余均为1.5MM左右的，根据需求加工
