昨天买了Canon A70..今天把这部车子翻了出来..算作微距练习吧..
两年前做的车子了...按照当时的想法做的...现在看来好奇怪..呵呵..
车的数据就不提供了..仅仅看看样子吧..数据对于现在的车型已经无意义..

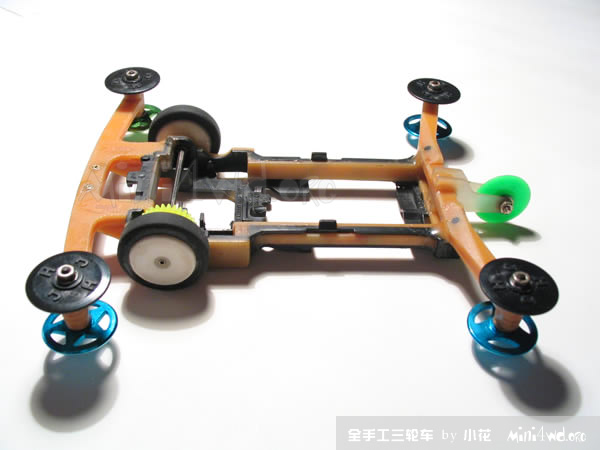

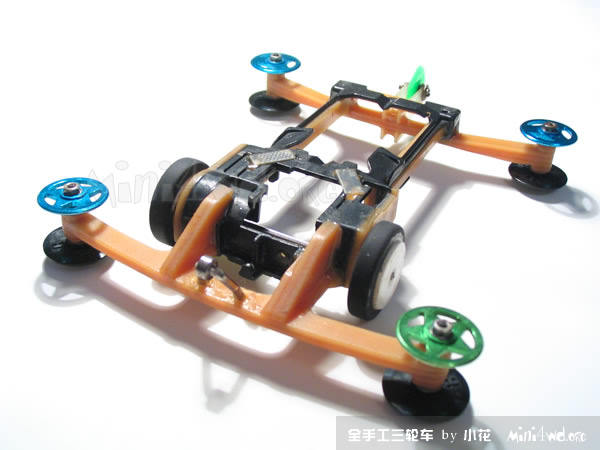

正视图..HJH的空心轴做成的前蛙腿可以很清晰地看出其中的孔洞..
后翼采用了特殊结构..没有绑鱼线..仅用碳纤维轴作了固定..
当年HJH的上下导轮..还是阿铭友情赠送的..

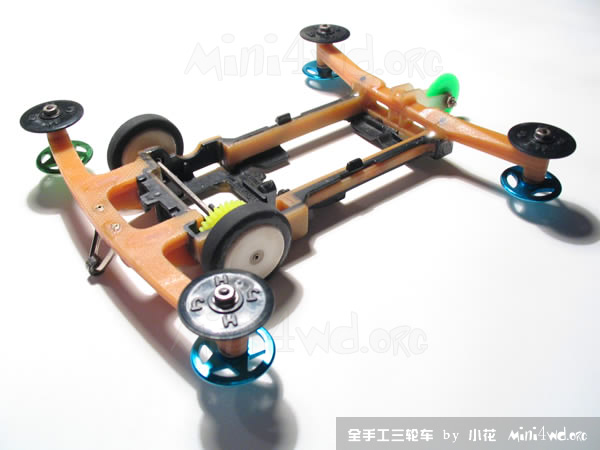

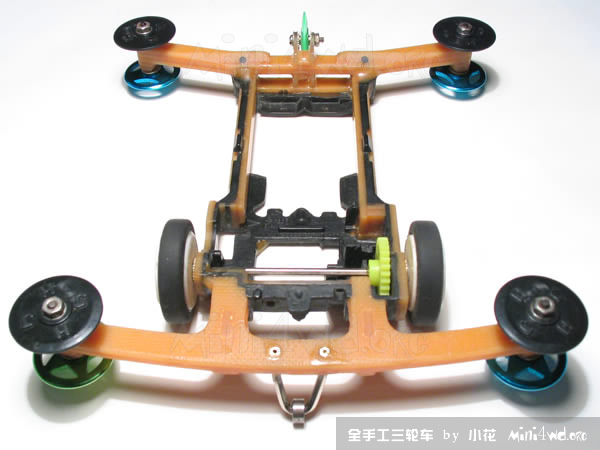

底盘有较大程度的挖空..
侧面补强采用内外双层..中间灌入504胶..
由Super-1底盘侧边孔洞的特性..形成了工字型的横切面结构..
四个下导轮颜色不一..好在小花对颜色没有特别的要求..
因为没有塑料拖架..只能自力更生..

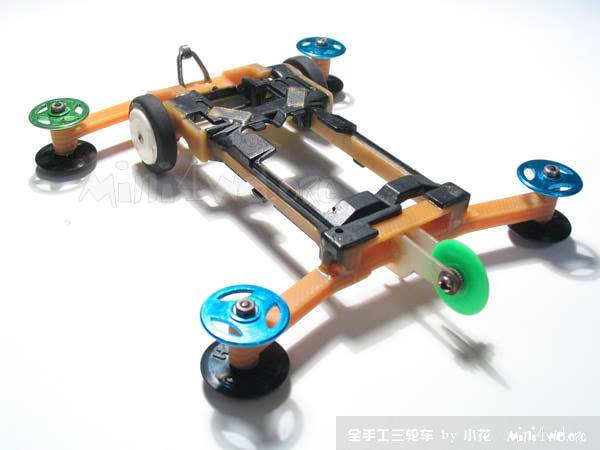

前翼拖架亦由纤维板制成..多层相叠..相当牢固..
局部解剖:

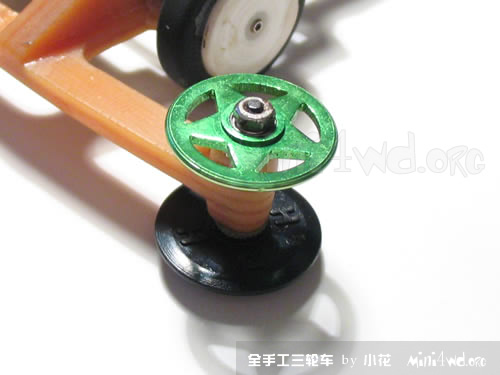

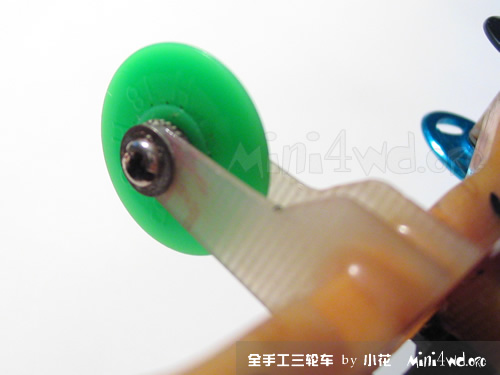

HJH五星金属单峰导轮..因为此车没打算上30节...打磨也省了..

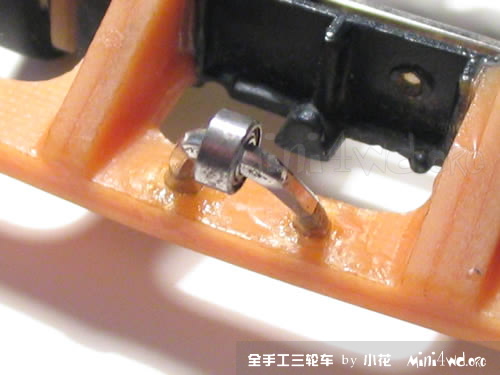

空心轴弯制的前蛙腿...技术还不是很好..可以看到上面的斑斑锈迹

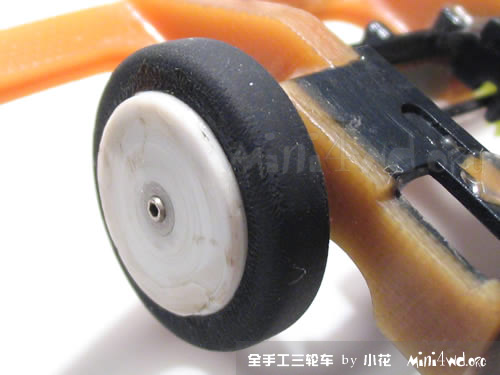

王海峰提供的轮框..
内层为内六角尼龙套...外圈为ABS..中间结合部分用快干胶粘和..
此部位在高速承受大扭力时非常容易脱落...前后粘合了多次..
胎皮是整只轮胎上切下..用快干胶粘在ABS上..打磨成型..
后蛙腿采用较薄的纤维片制作..经过su大叔等指点休整了造型..

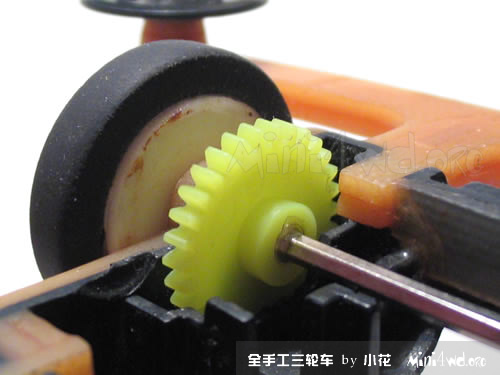

30T的主齿...用快干胶固定于空心轴上..

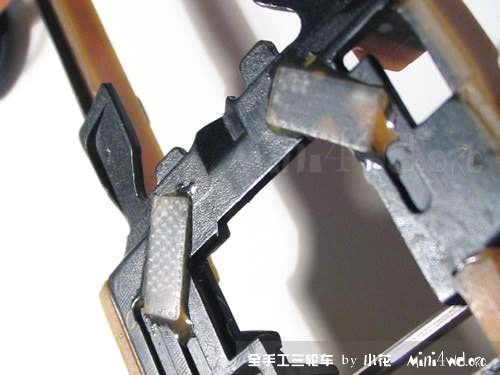

底盘薄弱部位用极薄的纤维片补强..
材料由厚纤维片用锋利的刀片劈成并打磨..
但是贴的方向似乎有些问题..被王海峰指正..

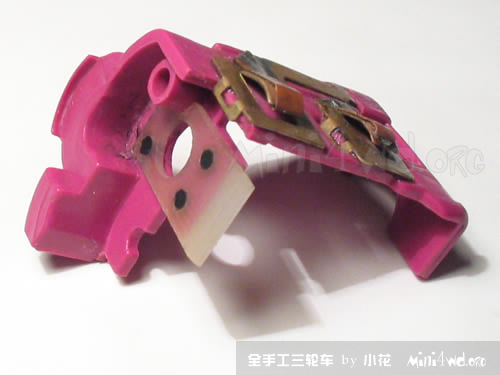

除去了原电机座的插接结构..用单片纤维片替代..
上放由三个碳纤维销钉固定..
使用时采用象筋将其直接压扣在底盘上..前后结合紧密..可精确固定齿位..

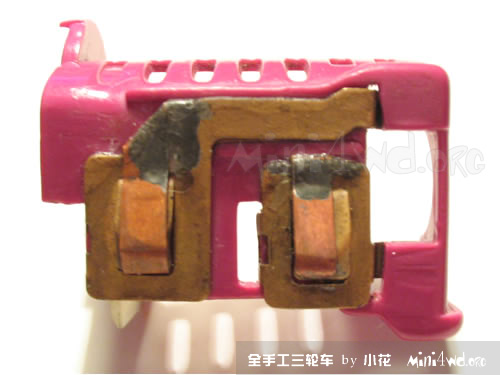

电路部分..当然要加强...
2年前的锡焊如今已经氧化成了黑色..

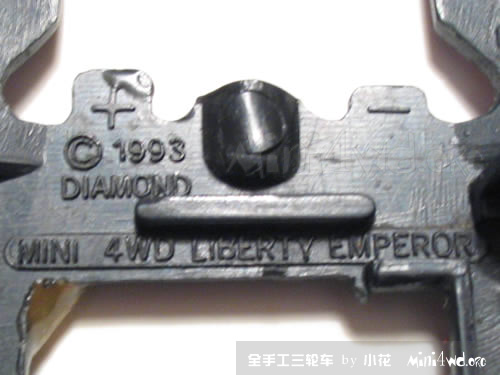

1993年的AD古董Super1底盘..这个时候似乎还不叫AD..呵呵..
做这车的时候小花已经3年多没有做过车了..前后陆续用了一个多月的时间..
设计的时候没有考虑让它冲击极限...很多地方都是低速话的考虑..
此车经阿铭/李国华/王海峰/老徐/华良/闻子/管良超等多人之手...沾了许多灵气..
给它拍个照..作为纪念吧..呵呵..
[此贴子已经被FlowJZH于2004-3-17 19:41:45编辑过]
好车啊~经典之作！
此车经各路高手点拨加上小花精耕细作看来要重出江湖了.
重新润滑,再做调整,用好一点的马达,至少35,6节以上,不信赌一下.一瓶酒即可.干......
大叔果然三句不离酒..
不过现在要是做...该做TH版的车了...
这车作为飞鱼刚传入大陆的纪念吧...一个时期有一个时期的车型...
飞了还真舍不得..
届时还要多请教两位大叔..呵呵..
小花，你的手工果然不错，我一直听别人说而没有见到过，这台车相当经典，你如果不再做车是轨道车界的一大损失，快回来吧！
...好象偶也没说要不做车了吧...
8过车其实还好...经典谈不上...摄影器材+光线的关系吧..
不错的车.....
但是为什么要橡胶胎呢？？？？？
橡胶胎直线还是不错的，但弯道就真的不行了........
因为那个时候流行橡胶胎啊...小正不是也做过?呵呵...
已经说了此车是作为纪念...对于其上参数的讨论已经没有意义...
但此车的手工的确不错.......
打90分.......
呵呵！没意见吧
好车呵！！还望小花大人指教呵！！！！好车………………好车 ……………………………………呵呵
过奖了, 请不要那么称呼, 呵呵.
大家互相学习吧, 多多交流为好!
呵呵呵，你也过谦了，无论如何你也是我们14，5岁车迷的前辈啊！
这车真的是SUPER-1底盘三轮的经典作品啊~~~~~~~~
而且越看越经典~~~~
我越来越佩服小花大哥的功夫了~~~~~~
晕~！
这么好的网站啊~！
我也是轨道车的发烧友，可是技术水平有限啊
请各位大侠多指点啊~！我看了这里所有的帖子各位的车都好厉害啊，好象小花是个喜欢玩车的女孩哦
少见啊，稀罕啊，还请小花多指点哦~~！对了名字上面的图片怎么做的啊，好酷啊~~！小花教我啊！！
在此先谢谢大家！
东北人玩车就是一个字--帅！
汗，我是男人，看了所有的帖子应该有看到我的照片，呵呵：）
不过欢迎加入我们这个大家庭！找MM最好去别处：）
哦~！
原来是花哥啊
不好意思是误会
嘿嘿！！请原谅
不知道你都什么时候在线呢？？？？
请加我QQ好吗？以便交流，有许多事情要请教啊！
声明！！！！！！！！
在我心目中MM永远没有车重要
哈哈
（好象有点变态啊）本人自己晕死！
5609862是我的QQ
加我吧，谢谢~！
看我态度多好啊
是不是值得表扬啊
管理员提示：连续的多个发言请发表在同一个帖子内，谢谢配合。以上发言已合并
[此贴子已经被FlowJZH于2004-9-1 12:09:49编辑过]
加QQ自然是可以，一般晚上9点半以后我在线。
不过有问题我们还是鼓励多在网站和论坛上交流，大家都可以讨论，并不只你一个人受益。
把资源掌握在少数人的手里不是我们所推崇的一种玩车态度！
我已加你的QQ了!!!
很不错呢~在几年前算不错呢~
多年前就有这样的技术真是少有
现在那就是工艺的标准啦
请问是否还有图纸啊! 我想做一套
做的真漂亮 纖維都是自己切的嗎?
猛！！！！ 太美了！！！ 对了 你下面的导轮是金联盟的吧 怎么样？？ 我也想买 8个导轮50RMB 不过不知咋样
好相机！佳能的A700！不过我觉得G7会更适合你！车子很漂亮，好手工！
