车辆上视图
前后翼都往前移了一格7
导轮设定比较高。。前上7片下一片
后上4片下5片
前传动的处理。。在内侧已经添加了美工刀片。。。
转子为0.5-2-8 5条底最后一条外挂
后方传动杆支架在背面也用美工刀片进行了处理。。
正面用很薄的铝合金片进行补强。。原因是为了减少传动杆左右的虚位。。实际还是空出了0.1~0.2的位置
这次使用的磁钢。。为AD银磁。。
后辅助器
前辅助器
因为齿轮咬合调整比较麻烦。。干脆将加强筋减掉了。。。
后部特写。。网前缩了一格。。前翼也套用此尺寸。。均往前移。。

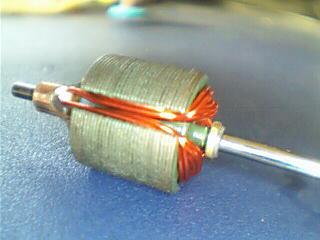

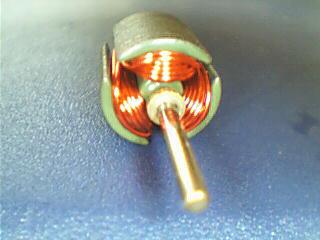

准备使用的另一个转子。。0.55-2-8
[此贴子已经被作者于2005-7-11 18:05:59编辑过]
有一个AD转子。。
31片。。也是0.55-2-8的。。
给我弄丢了。。。但实际跑了23、24节多
快接近25节
导轮打的比我漂亮多了
传动轴不会被刀片磨坏吗？
引用小赛在2005-7-12 11:16:35的发言：不会的，因为转动轴的硬度和刀片的硬度相当。
传动轴不会被刀片磨坏吗？
引用小赛在2005-7-12 11:16:35的发言：传动杆和美工刀片之间只是金属部分进行摩擦。。不会影响到齿轮部分的。。即使有。。也是很甚微的摩擦。。
传动轴不会被刀片磨坏吗？
很不错的处理.鼓掌
刀片是平常用的吗？
就是正常的美工刀片。。
用砂轮机打磨成型即可。。。
引用冰之梦在2005-7-12 22:13:01的发言：这一处理方式联盟区早有讨论, 并且在TH S-NBT推出时候就公知于众了, 不用那么大惊小怪吧, 呵呵.
很不错的处理.鼓掌
轴心从矽钢片的侧边来看似乎不是AD的?倒是有TH的痕迹.
引用小花在2005-7-13 23:38:12的发言：丢人之举。。TH转子才跑25节。。。
这一处理方式联盟区早有讨论, 并且在TH S-NBT推出时候就公知于众了, 不用那么大惊小怪吧, 呵呵.轴心从矽钢片的侧边来看似乎不是AD的?倒是有TH的痕迹.
怎麽才能成为"联盟会员"?
引用小赛在2005-7-15 10:09:30的发言：请看每个讨论区置顶的《轨道车爱好者联盟正式成立，接受入会申请！》一贴。
怎麽才能成为"联盟会员"?
请问为何你乐乐的车都是一个样子的?有不一样的地方吗?
引用水电子在2005-8-3 7:26:44的发言：还有一辆车和这辆不一样...就是孔位没有变化..
请问为何你乐乐的车都是一个样子的?有不一样的地方吗?
