谁知道放电机的电路图帮放到帖里..............谢谢
转贴一篇关于放电检测电路的文章，出处：
http://article.pchome.net/00/05/12/99/index.phtml?20,
-------------------------------------------------------------------------------------------
这个放电器的功能很简单，让单节电池恒流放电，放电完毕自动停止，同时可以输出一个
电信号，可以用来接石英钟，或者电脑串口等计时设备。
元件清单：
1、PCB或面包板，电路简单，面包板搭可以 2元
2、8050一个，不用散热片了，500mA放电，普通三极管足以 0.25元
3、LM358双运放一个，一路做比较器，一路做恒流源 2元
4、电阻两个 R1=1欧姆 R4=10欧姆 0.1元
5、可调电阻两个 均为20K 1元
6、78L05一个，愿意用7805也行，就是个头大了 1.5元
7、电解电容一个，470u 16V吧 0.5元
8、按钮开关一个，复位用 0.3元
9、二极管2个，可以用1N4148 0.2元
总计：8元
考虑到电源的成本，可能要15块左右，如果用USB口电源就省了，呵呵。后面还会推出用
电脑串口结合电脑计时的设计，就不用电源的钱了。

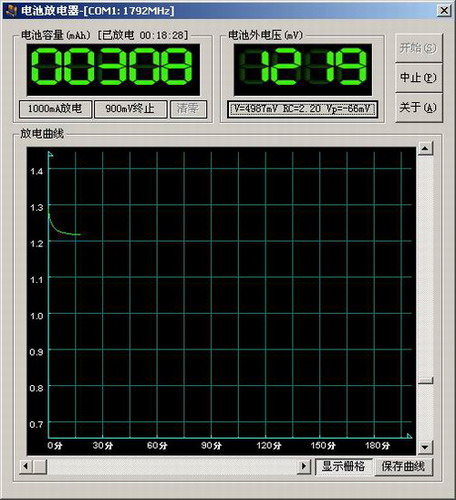

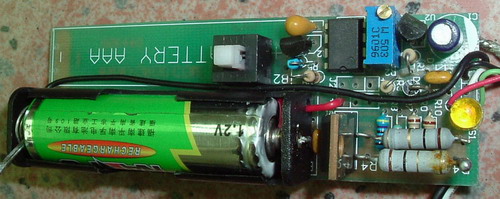

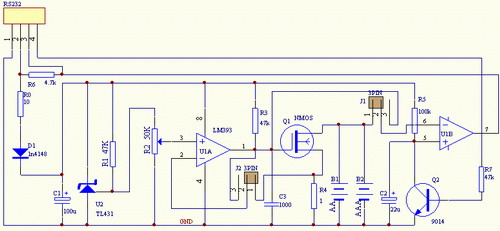

H&H电量检测器。连接电脑串口。
成本很低，电路版和元件加起来也就20元左右，软件是免费软件！
软件下载地址：
http://freehost15.websamba.com/ownsoft/dl.asp?id=26
这样调整就不需要按照说明书测试了。直接量431的输出电压，写入INI文件，接稳压源后
在0.8~1。2之间，看测试和实际的误差，修改VP值。单位MV[AD]
V=4681
RC=2200
Vp=1
-------------------------------------------------------------------------------------------
实际上，普通放电器和专业放电器的区别在于是否有检测和是否支持恒流、大电流放电等。
从最简单的灯泡放电，到Turbo-35上的带放电曲线、可调节的大电流放电，
其基本原理都是通过负载来放电。不同的是外加了检测和停放等功能。
你帮我一个大忙
这个图不错，对我蛮有用的，能不能改一下成两节电池放电的呢？
两节电池还要测试干什么？
不过直接加两个电池也可以。
花哥呀，我暂时不想知道别的，我只想做一个大电流、非恒流，可调放电截止电压的放电器，用2极管+水泥电阻+VR是否就能实现？（VR与水泥电阻并联）
